絶縁抵抗計の使い方｜初心者でも失敗しないメガー測定の手順と注意点
電気設備の安全点検で欠かせない測定器が絶縁抵抗計（メガー）です。
電気工事や設備保守、分電盤点検などでよく使われる機器ですが、
- どうやって測定するの？
- 電圧は何Vに設定すればいい？
- どこにリード線を当てるの？
- 測定値の基準は？
と疑問を持つ人も多いでしょう。
特に初心者の場合、使い方を間違えると機器を壊したり感電の危険もあります。
しかし安心してください。
絶縁抵抗計は、基本ルールさえ覚えれば誰でも安全に使える測定器です。
この記事では
- 絶縁抵抗計の基本原理
- 正しい測定手順
- 電圧設定の考え方
- 測定基準
- 失敗しないポイント
まで、初心者でも理解できるように解説します。
スポンサードサーチ
【①おすすめ参考書】
電気設備の測定や工具の使い方を体系的に学びたい人は、以下の本が非常に参考になります。
👉 Amazonでチェック 『Jw_cad電気設備設計入門[Jw_cad8対応版] 』
絶縁抵抗計とは？（メガーの基本）
絶縁抵抗計とは、電線や機器の絶縁状態を測定する装置です。
電気設備では、電線の被覆や機器内部の絶縁体が劣化すると
- 漏電
- 感電
- 火災
の原因になります。
そこで使われるのがメガー（絶縁抵抗計）です。
仕組みはとてもシンプルで、
高い電圧をかけて電気の漏れ具合を測る装置です。
漏れが少ないほど
絶縁抵抗値（MΩ）が大きくなります。
一般的な測定器は
- 125V
- 250V
- 500V
- 1000V
などの電圧で測定できます。
スポンサードサーチ
絶縁抵抗計の使い方【基本手順】
絶縁抵抗計の使い方は、次の手順で行います。
①電源を必ずOFFにする
絶対に重要なポイントです。
通電したまま測定すると故障します。
必ず
- ブレーカーOFF
- コンセント抜く
など電源を遮断してください。
②測定電圧を設定する
設備によって測定電圧を変えます。
| 設備 | 測定電圧 |
|---|---|
| 電子機器 | 125V |
| 低圧回路 | 250V |
| 一般配線 | 500V |
| 高圧設備 | 1000V |
③リード線を接続する
基本は
- 赤：測定側
- 黒：接地（アース）
例
電線測定
赤 → 電線
黒 → アース
④測定ボタンを押す
ボタンを押すと高電圧が発生します。
メーターに
MΩ（メガオーム）
が表示されます。
⑤測定値を確認する
一般住宅では
0.1MΩ以上
あれば問題ありません。
【アハ体験】実は多くの人が間違えていること
ここで重要な事実があります。
実は
絶縁抵抗は測る場所で結果が全く変わります。
例えば
同じ回路でも
- 照明ON
- スイッチOFF
- コンセント接続中
などで値が変わります。
つまり
測定条件を揃えないと意味がない
のです。
プロの電気工事士は
- すべての負荷を外す
- スイッチONにする
- 分岐ごとに測る
など、正しい手順で測定します。
これを知らないと
正常なのに故障と勘違いする
ことも多いのです。
スポンサードサーチ
絶縁抵抗の基準値
主な基準値は以下です。
| 設備 | 基準値 |
|---|---|
| 低圧回路 | 0.1MΩ以上 |
| 電動機 | 1MΩ以上 |
| 電子機器 | 2MΩ以上 |
値が小さい場合は
- 配線劣化
- 水分侵入
- 絶縁破壊
の可能性があります。
こんな人に役立つ
この記事は以下の人におすすめです。
- 電気工事士を目指している
- 設備保守をしている
- DIYで電気設備を触る
- 絶縁抵抗計の使い方を知りたい
- 漏電のチェックをしたい
スポンサードサーチ
絶縁抵抗計を使うメリット
メリット
- 漏電を早期発見できる
- 火災リスクを減らせる
- 電気設備の寿命が分かる
- 点検業務に必須
注意点
- 通電状態で測定しない
- 電子機器に高電圧をかけない
- 測定後は放電する
絶縁抵抗計おすすめ比較
| 機種 | 特徴 | おすすめ度 |
|---|---|---|
| デジタルメガー | 読みやすい | ★★★★★ |
| アナログメガー | 安定測定 | ★★★★ |
| 多機能メガー | プロ向け | ★★★★★ |
初心者におすすめの絶縁抵抗計
初心者でも使いやすいモデルはこちら。

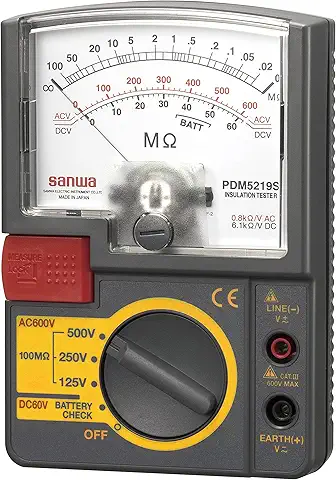

👉 Amazonで人気の絶縁抵抗計 『三和電気計器 SANWA アナログ絶縁抵抗計 500V/250V/125V PDM5219S』
絶縁抵抗計を安全に使うコツ
安全に測定するためには
- 測定前に電源OFF
- 測定後は必ず放電
- 電圧設定を間違えない
この3つが重要です。
これだけ守れば、事故はほぼ防げます。
👉 Amazonで絶縁抵抗計を見る 『三和電気計器 SANWA アナログ絶縁抵抗計 500V/250V/125V PDM5219S』
まとめ
絶縁抵抗計の使い方をまとめると
- 電源をOFFにする
- 測定電圧を設定
- リード線を接続
- 測定ボタンを押す
- MΩ値を確認
この手順だけ覚えればOKです。
電気設備の安全は
絶縁測定でほぼ決まる
と言われるほど重要です。
行動してみてください
絶縁抵抗計は、電気設備を守るための重要な測定器です。
正しく使えば
漏電事故や火災を未然に防げます。
電気設備の安全管理をしたいなら、1台持っておく価値があります。
